【PSpice連載②】PSpiceのオプティマイザ機能を使って回路の最適化

シリーズ１回目では、感度解析（Sensitivity Analysis）ツールを使って回路を解析しました。そこで
求める結果が得られたら、オプティマイザ（Optimizer）ツールを利用して回路のパフォーマンスを
アップできます。オプティマイザは、コンポーネントの数が少ないほど効果を発揮します。
そこで、感度解析ツールの助けを借りてコンポーネントの簡潔なリストを手に入れました。

シリーズ2回目の本記事では、回路の感度解析をすませ、オプティマイザを使用していきます。これら
2種の手法を活かしてこそ、良い回路設計が行えます。


※今回ご紹介する機能は「OrCAD PSpice® Designer Plus」のライセンスでご利用いただけます。
※この連載のシリーズ１回目からご覧になりたい方は、 こちら 　からご一読ください。

それでは、まずは回路のオプティマイズ（Opitimizing：最適化）がなぜ重要なのかをみていきましょう。

オプティマイザの重要性

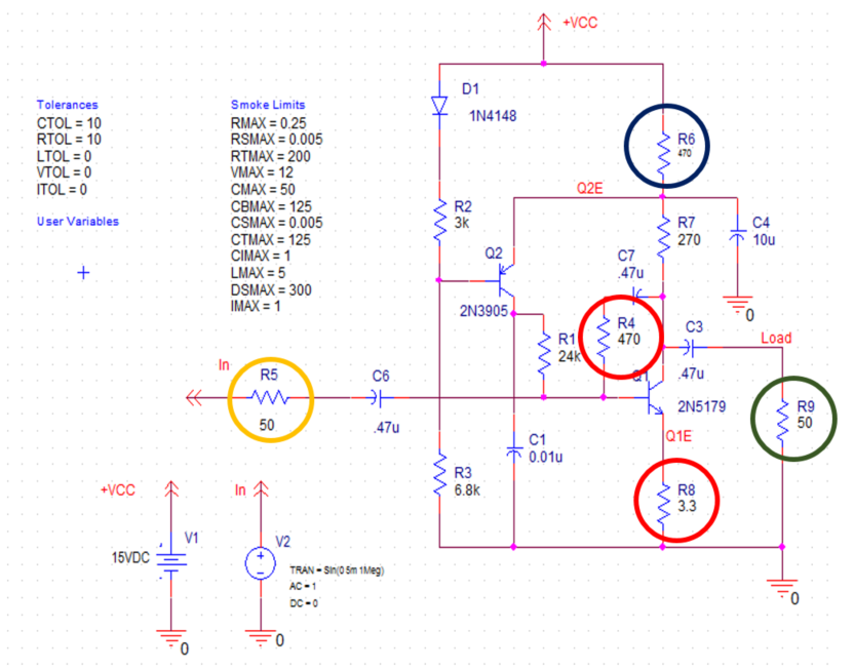

シリーズ１回目で使用したRFアンプ回路を用いてオプティマイザ・ツールを実行します。（下図の図１参照）

シリーズ１回目では、コンポーネント R5、R4、R8、R9 、R6 が、バンド幅、出力ノイズ、Gainに最も影響を
与えることが確認されました。つまり、これらのコンポーネントをオプティマイズするだけでいい、という
ことになります。
ただし、R5とR9は入力と出力のマッチングを行うために使用されるので、あえてオプティマイズしません。
オプティマイズするべきコンポーネントは、R4、R8、R6 です。

OrCAD Captureからのオプティマイズ実行手順を見てみましょう。設定内容は、感度解析の手順のときと同じ
ですから、再設定する必要はありません。Advanced Analysisメニューからオプティマイザを実行します。

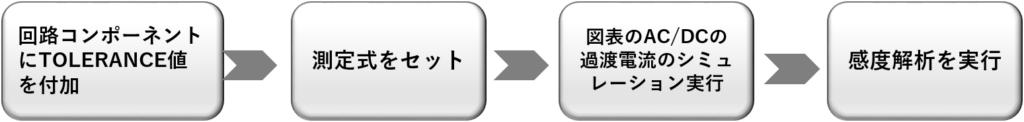

オプティマイザ実行フロー

オプティマイザ実行環境

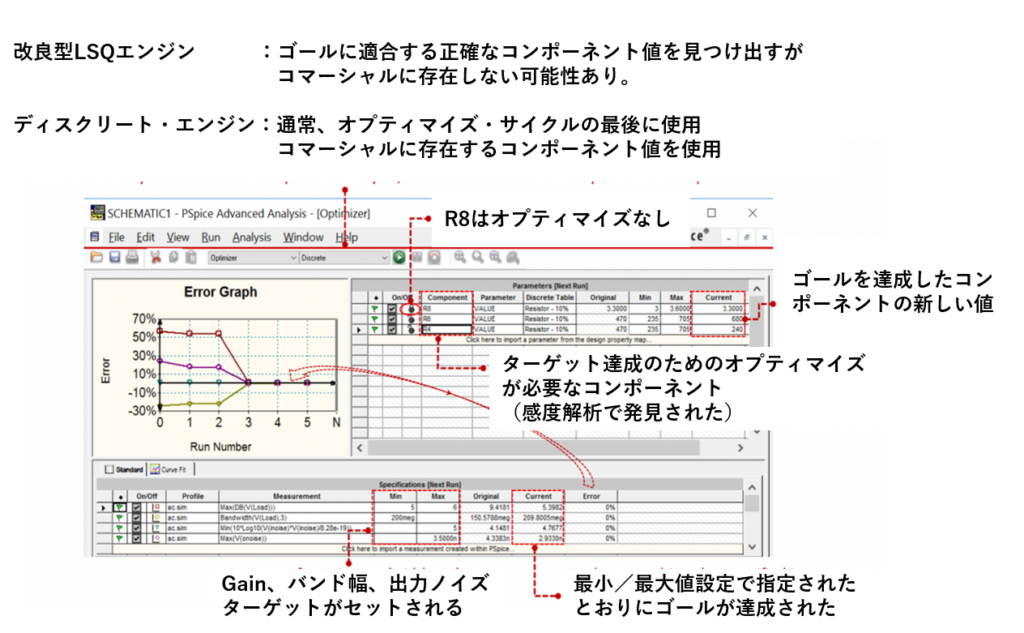

3タイプのエンジンを使用できます。

このRFアンプ回路は、最初に改良型LSQエンジンで、次にディスクリートエンジンでオプティマイズされました。

通常、ディスクリートエンジンによるオプティマイズは、オプティマイズ・サイクルの最後に実行します。そして
出力ウィンドウは下の図2のようになります。

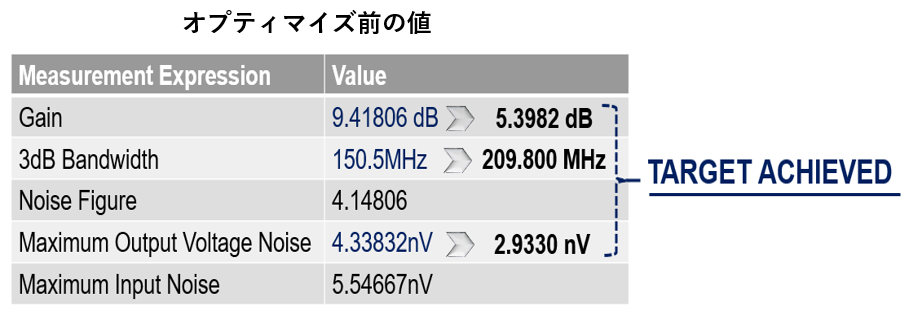

図2（上図）をご覧ください。ゴールが設定され、その後オプティマイザ・ツールを実行して、0%エラーで
ゴールが達成されたことに注目してください。

さて、ゴール達成のためにR6 とR4のコンポーネント値を変更してみましょう。

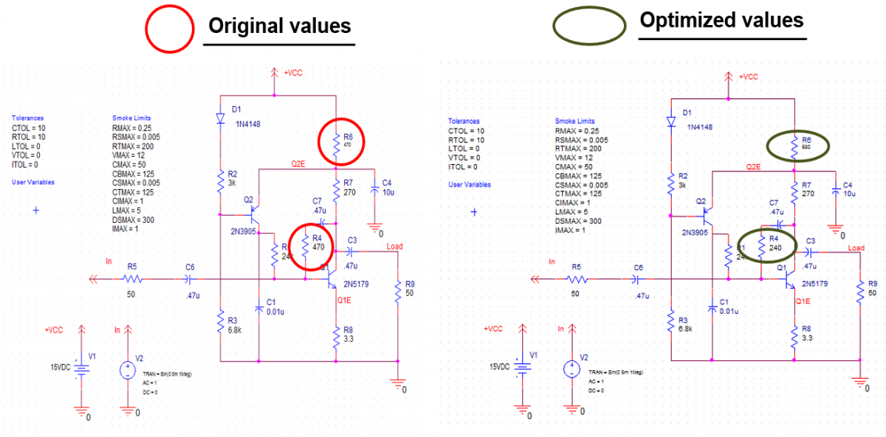

オプティマイズ実行後の回路コンポーネント値の変化

要約

^{・出典： Grab A Coffee And Let Optimizer In PSpice Do The Work For You! (Part 2 of 4) Author-Ronak Shah Date-04/16/2018
・本コンテンツはバージョン「OrCAD R22.1-2022 S008」の情報をもとに作成していますが製品構成・機能につきまして、
　予告なく変更する場合があります。}

＊OrCAD PSpice® Designer、OrCAD PSpice® Designer Plus のご紹介は、こちら　からご覧いただけます。

ご紹介した高度解析機能（Advanced Analysis）は、OrCAD Free Trial Licenseでもご利用いただけます。
ぜひ、OrCAD® PSpice Designer Plus をお試しください。
