電子部品供給不足の設計最適化を実現するPSpice

2022.08.24

2023.05.22

近年、半導体を中心とする電子部品の供給が不安定であることを理由に、設計変更を余儀なくされる
ケースが増えています。これまで採用していた部品の調達が難しく、製品性能を確保しながら代替
部品に置き換え、製品を継続的に生産しなければなりません。
また、昨今フロントローディング（*1）への注目により、上流工程での全体の最適化を目指した環境
構築を検討している方も多いのではないでしょうか。

　(*1)フロントローディングとは、製造工程において前倒しが可能な工程を初期段階で行う手法

そこで、部品変更後の製品設計時間の短縮を実現するため、回路シミュレーションを活用するニーズは
高まっています。

【PSpiceソリューションの特長】

　■ 設計変更が発生した際も、プリント基板設計用回路図（OrCAD Capture®）と連動した回路
　　シミュレーションが可能
　■ “抜群に優れたSPICEモデルの入手性の高さ”と“モデル作成サービスなどの豊富な入手手段”
　■ Model On! Lite for PSpiceを利用することで、共通のPSpiceモデルライブラリが利用でき、
　　シミュレーション精度の共通化、電気設計の品質向上と効率化に貢献

PSpiceは、回路図エントリーツールOrCAD Captureから直接実行できる回路シミュレータです。
これにより、Captureを使用してプリント基板用の回路図を作成する際、新たに回路図を書き直すこと
なくシミュレーションを実行することが可能です。
代替部品に置き換えた際にも、一から回路図を書き直すことなく、回路図側で部品シンボルとSPICE
モデルを設定するだけで、プリント基板を作成する前に測定や回路動作の確認、見直しを行うことが
できます。

また、設計変更となった回路図をシミュレーションするためには、代替部品のSPICEモデルの入手が
必要になりますが、PSpiceでは、標準で用意されているシミュレーションモデルに加え、各デバイス
メーカー様が提供しているモデルを合わせますと他のSPICE系シミュレータと比較しても、非常に多く
のモデルが入手可能です。

そんなPSpiceでも、なかには使用したいモデルがないというケースもあります。

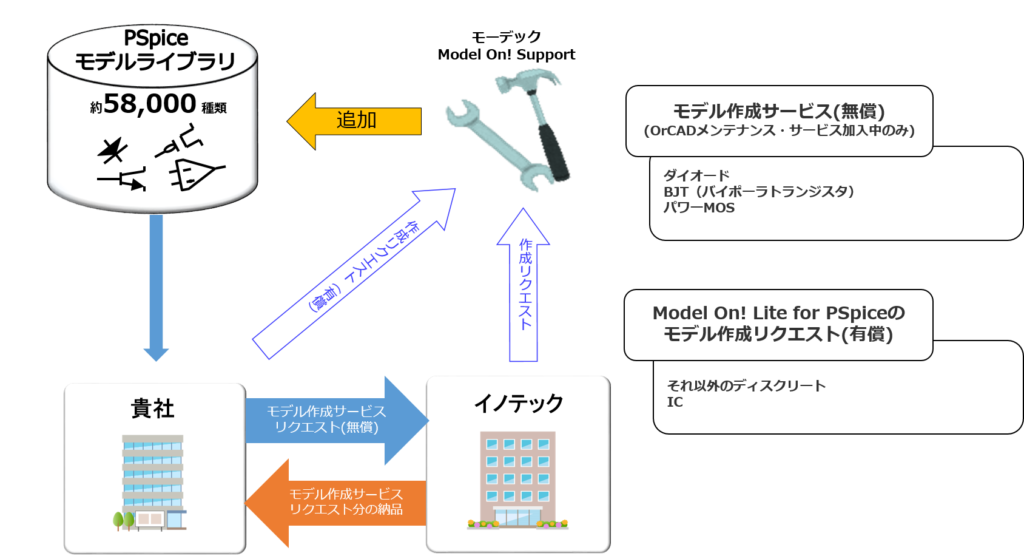

弊社ではOrCADメンテナンス・サービスにご加入中のユーザー様向けに、ダイオードやトランジスタの
汎用部品を対象に無償のモデル作成サービスもご提供しております。

さらに、モーデック社が提供している「Model On! Lite for PSpice」と組み合わせることによりPSpice用
モデルが約58,000種格納されているクラウドから欲しいモデルを簡単に検索し、ダウンロードにより入手
することができ、素早くシミュレーションの実行が可能となります。
このなかには、世界最高水準のモデリング技術をもつモーデック社が作成した高精度なモデルも多数含ま
れております。

また、上位版の「Model On! for PSpice」では、Model On!ライブラリ内に欲しいモデルが用意されていない
場合、必要なモデルの新規作成もいたします。

これにより、必要なモデルがなく、これまでは行えなかったシミュレーションができるようになり、最適
な部品の効率的な選定に繋がります。
