OrCAD と Allegro の違い

「OrCAD」と「Allegro」はいずれもケイデンス（CADENCE）社が開発・サポ―トをしているプリント基板
設計ツールです。主に電子回路設計、回路シミュレーション、基板設計、およびプリント基板の製造に使用
されます。

今回は、基板設計ソフトウエアの「OrCAD®PCB Designer」と「Allegro®PCB Designer」について、
特長や違い、利点などをご紹介します。皆様の環境構築にご参考になりましたら幸いです。

OrCAD とAllegro の互換性について

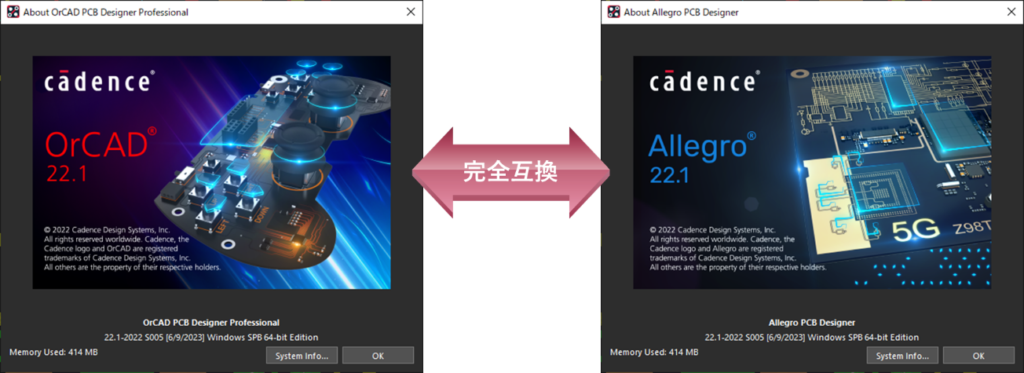

「OrCAD PCB Designer」と「Allegro PCB Designer」はデータベースの統合化を実現しています。
そのため、データの欠落のない完全互換でのやり取り、同じ操作性、データの表示・編集・保存ができます。
したがって、設計者がソフトウエアの違いを意識することなく、OrCADで作成した基板データをAllegro に
インポートすることや、逆にAllegro で作成した基板データをOrCAD にインポートすることができます。

OrCAD PCB Designer と Allegro PCB Designer の違いについて

（１）機能と複雑さ：

Allegro PCB Designer は、高度なプリント基板設計に特化して開発されており、高密度多層基板、高速デジタル
デザイン、PFデザインなどの複雑な設計に対応しています。

一方、OrCAD PCB Designer は、基本的な機能に加えて、近年ではAllegro 譲りの機能も充実しており、一般的な

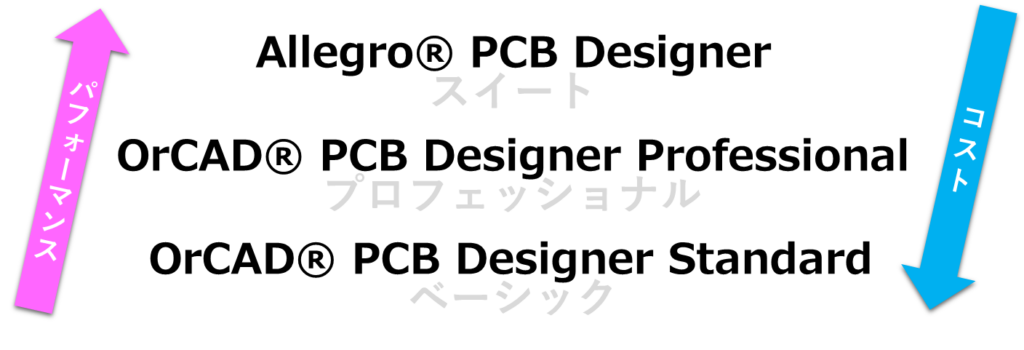

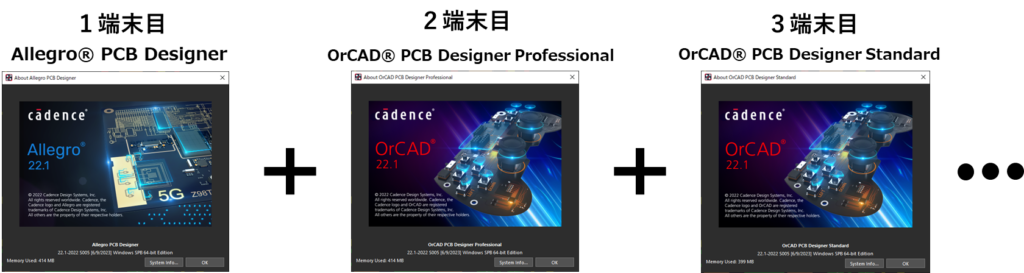

小規模から大規模なプリント基板設計に適しています。OrCAD PCB Designer にはStandard 版とProfessional 版の
２つのグレードがあり、よりAllegro に近く、高度なプリント基板設計に適しているのがProfessional 版です。


（２）価格：

Allegro PCB Designer は高度な機能を提供しているため、OrCAD PCB Designer よりも高価です。
前述のとおり、OrCAD PCB Designer は、Allegro 譲りの高度な機能も備えていながら、低価格での提供を実現
しているため、小規模なプロジェクトや個人使用向けにも適しています。

ケイデンスが提供する基板設計ソフトウエアではあれば、プロジェクトの要件、ご予算、使用者のスキルレベル
に応じて、適切なソフトウエアを選択いただけます。
Allegro とOrCAD のようにデータベースの互換性があり、機能のグレードによって複数の製品に分かれていて、
お客様のニーズに合わせた製品選択が可能な基板設計ツールは他社にはない特長の1つでもあります。

OrCAD／Allegroを導入するメリットについて

OrCAD とAllegro は、レイアウトデータ環境が統一化されているため、使用用途に合わせた構成で導入ができ、
圧倒的なコストパフォーマンスを発揮します。

例えば、
Allegro PCB Designer を１ライセンス導入後、端末を増やすためにOrCAD PCB Designer のライセンスを追加
することで、低価格でレイアウトデータの編集環境を１端末増やすことができます。

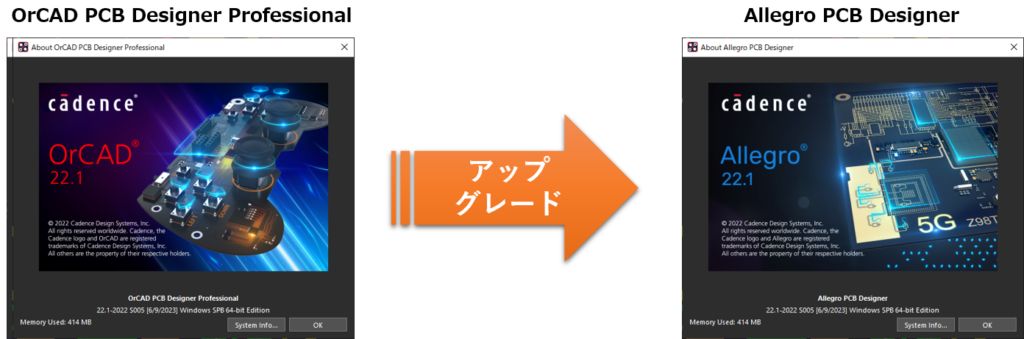

また、OrCAD PCB Designer を導入後、更なる高度なプリント基板設計をするためにAllegro PCB Designer へ
アップグレードいただくことも可能です。この場合、変わらない操作性、同じ編集・表示方法のまま、より
高度な設計機能をご利用いただけることになります。

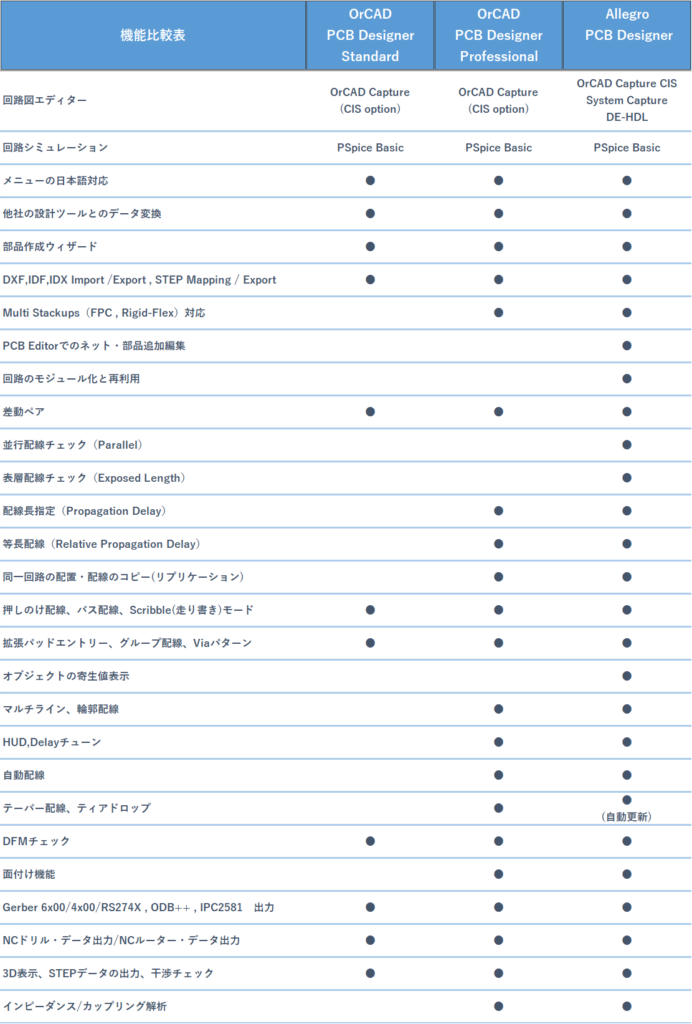

OrCAD とAllegro の機能比較

＊本資料はバージョン「OrCAD R17.4-2019 S037」「OrCAD R22.1-2022 S005」の情報をもとに作成しています。

＊製品構成・機能につきまして、予告なく変更する場合があります。

＊OrCAD® PCB Designer のご紹介は、こちら　からご覧いただけます。

＊Allegro® PCB Designer のご紹介は、こちら　からご覧いただけます。
（外部サイトへのリンクを含んでいます。）
