製品チュートリアル
ぜひ知って欲しい!OrCAD®便利機能-25選-
OrCADは35年以上の開発により、多数の便利機能を搭載しています。それらを使いこなすことで
幅広いシーンで活用いただけます。そこで、他社ツールにはないOrCADのアドバンテージや
OrCADを使いこなすために、ぜひ知っていただきたい機能を『OrCAD便利機能-25選-』として
資料にまとめました。本資料をダウンロードいただき数多くの業務やツール選定にお役立てください。
本コンテンツでは、『OrCAD便利機能-25選-』より抜粋した一部の機能をご紹介します。
■ Webの数千万ライブラリから検索・ダウンロード ■

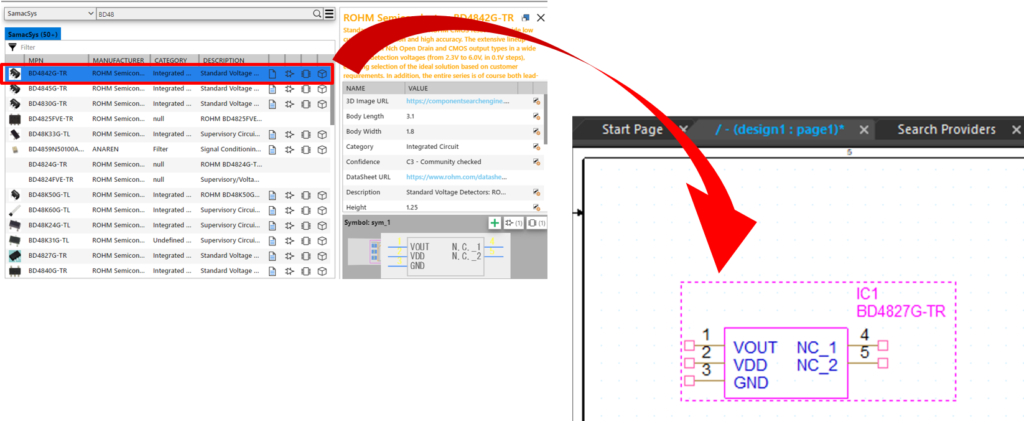

OrCAD Capture®の画面から部品を検索し、プレビューやダウンロード、回路シンボルを直接配置
することができ、効率的にライブラリ作成ができます。
コンテンツプロバイダーであるSamacSys、UltraLibrarian と連携し、ライブラリをダウンロード
(回路シンボル、フットプリント、STEPモデルを同時にダウンロード可能)
■ 簡単回路図比較ーデザインコンペアー ■

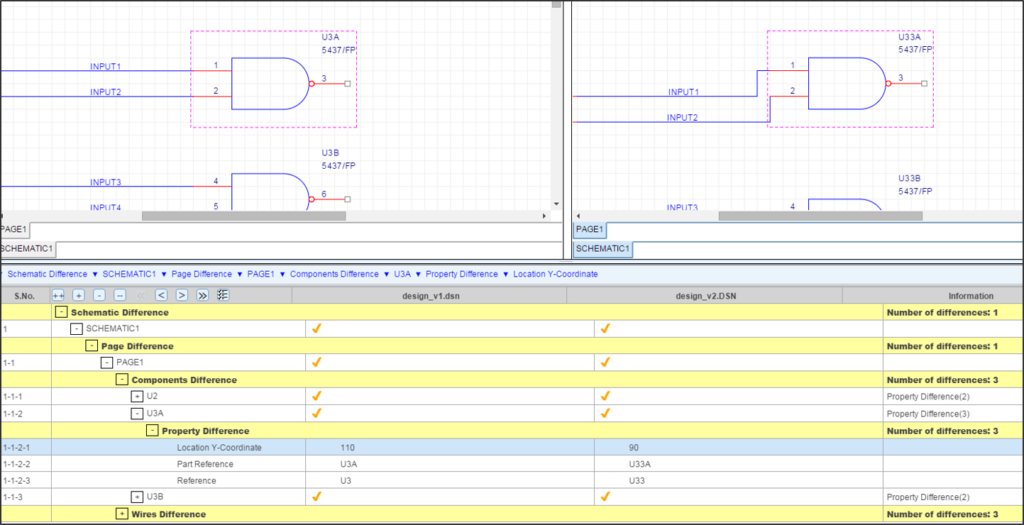

新旧の回路図比較や設計途中のリビジョンでの回路図比較が簡単に行えます。
・デザイン間/回路図間/回路図ページ間の比較
・ネット的な差分/グラフィカル的な差分を抽出
・比較結果をExcel及びHTMLで出力
■ 書き直し不要!PSpice®とシームレスな連携 ■

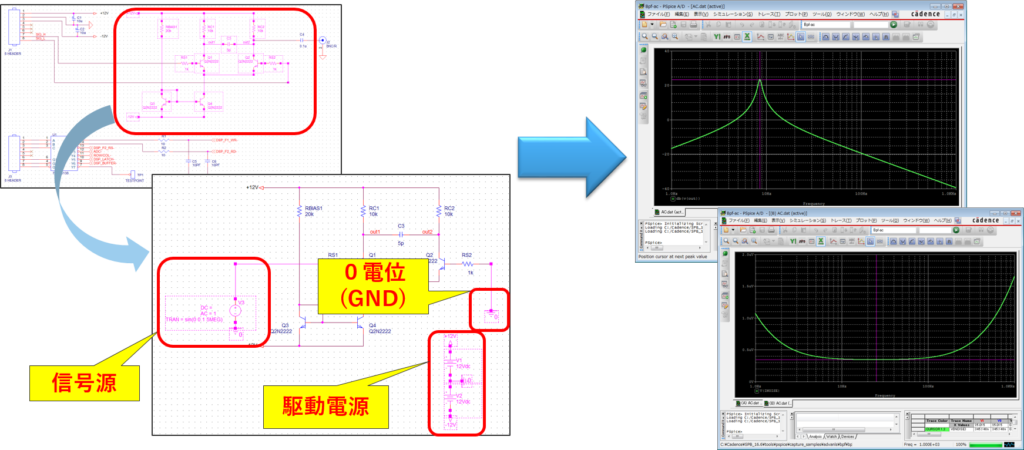

PCB設計用回路図をそのまま利用し、シミュレーション連携できるので入力ミスを防ぎ、書き直しの
工数を削減します。
・PCB設計用回路図で解析に必要な箇所をコピーし解析用のプロジェクトに貼り付け、シミュレー
ション実行
・豊富なSPICEモデルを有したOrCAD PSpiceでフロントローディング化を実現
■ Free Viwerを使ったクロスプローブ ■

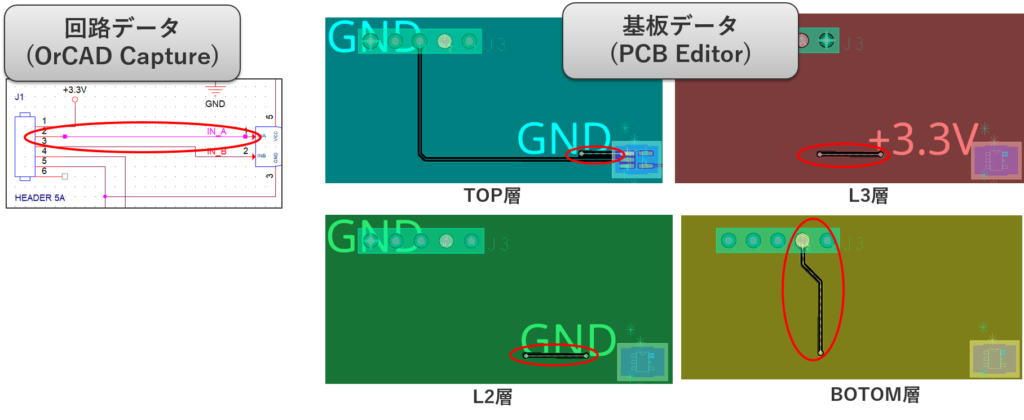

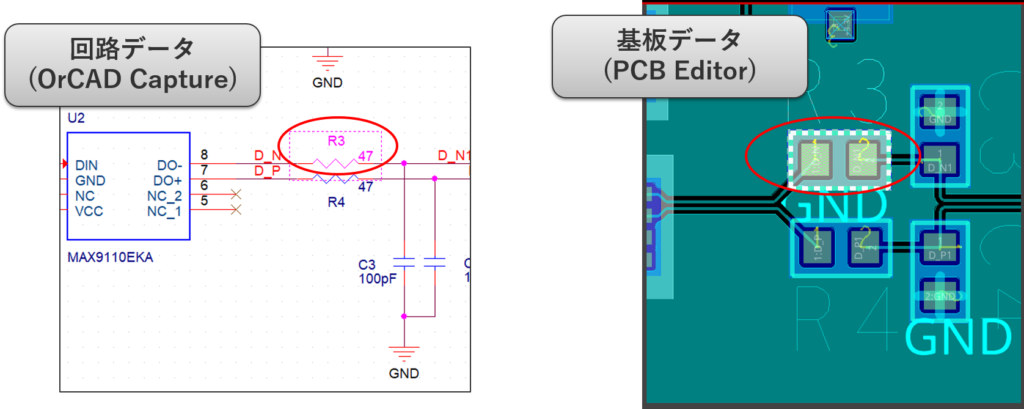

回路図Editorのパーツや配線をクリックするとPCBレイアウトのパーツや配線がハイライト表示されます。
(PCBレイアウトのパーツや配線をクリックすると回路図Editorのパーツや配線もハイライト表示されます。)
パーツやネットの検索が簡単になり、効率的にPCBレイアウトの検図作業ができます。
■ 1クリック自動結線機能(アートワーク設計) ■

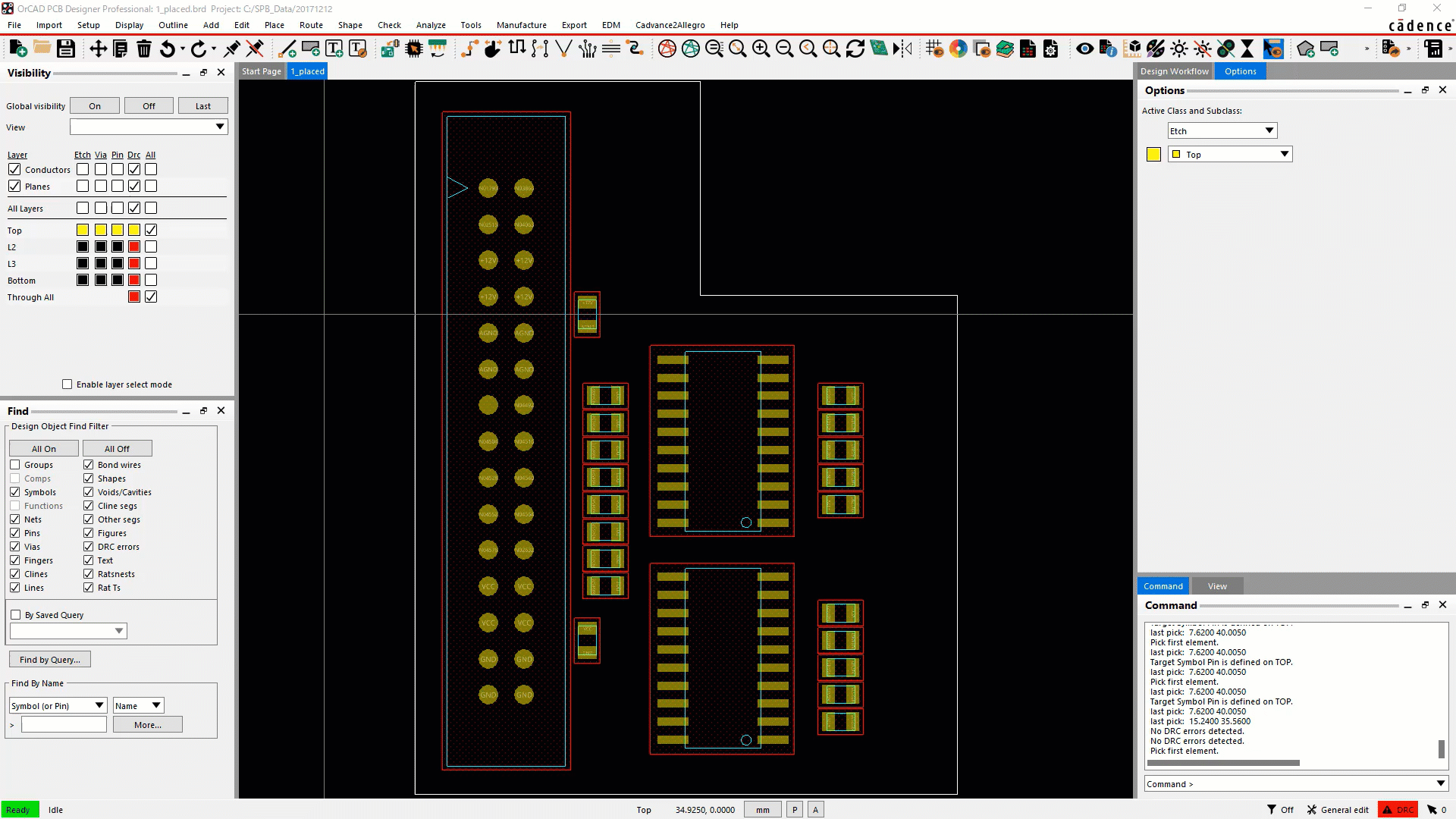

途中まで引いた配線の続きを自動で結線します。(同一層)
機械的な配線が許される場合、最後までマニュアルで配線をせず、自動配線により面倒な終端処理を
省き、工数を削減できます。
■ Allegro®PCB Designerとの完全互換 ■

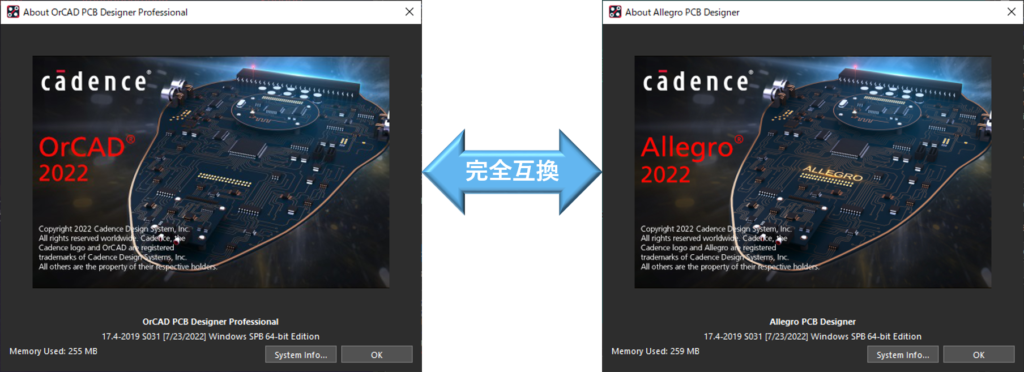

OrCAD® PCB Designerはハイエンド製品のAllegro PCB Designerとデータベースが同じであるため、
ハイエンド製品設計をご検討の際も製品移行がスムーズに行えます。
その他にも、格段に作業を効率化できるパーツ作成に関する機能や回路図情報の出力やレポート作成に
関する便利な機能をご紹介しておりますので、『OrCAD便利機能-25選-』 をダウンロードいただき、
ぜひお役立てください。
